A型双头螺柱

双头粗杆螺柱

PTFE/Xylan特氟龙双头粗杆螺柱

A型双头粗杆螺柱

DIN938A型粗杆螺柱

产品详情

1.视频展示

2.产品简介

双头螺柱是两端均有螺纹的圆柱形紧固件，用于连接机械的固定链接功能，双头螺柱两头都有螺纹，中间的螺杆是光杆，有粗的也有细的。

双头螺柱两端的螺纹，一端用以拧紧螺母，称为紧固端，另一端必须全部旋进被连接零件的螺孔内，称为旋进端。两端均有倒角，倒角在一定程度上可降低螺柱与螺母连接时的阻力，使其更顺畅的拧入。

常用双头螺柱有两种，螺纹分粗牙和细牙两种，粗牙普通螺纹用M及公称直径表示，细牙普通螺纹用M及公称直径×螺距表示。紧固件标准规定M36的螺栓用粗牙螺纹，M36及其以上直径可采用细牙螺纹，螺距均为3。

双头螺柱采用的螺纹一般都是粗牙普通螺纹，也可以根据需要采用细牙普通螺纹或过渡配合螺纹。双头螺柱连接的垫圈可选用平垫圈或弹簧垫圈来起防松的作用，其螺纹连接长度可以根据连接板的厚度进行调整。

一般用于矿山机械，桥梁，汽车，摩托车，锅炉钢结构，吊塔，大跨度钢结构和大型建筑等。

我公司生产的双头螺栓直径M12—M100（1/2″—4″）；螺栓长度25—1200mm；牙条长度100—6000mm，等级包括：6.8； 8.8； 10.9； 12.9； B7 ; B7M; L7以及L7M等，双头螺栓易于更换，质量优良，很少磨损或损坏，可实现自由拆卸的功能。

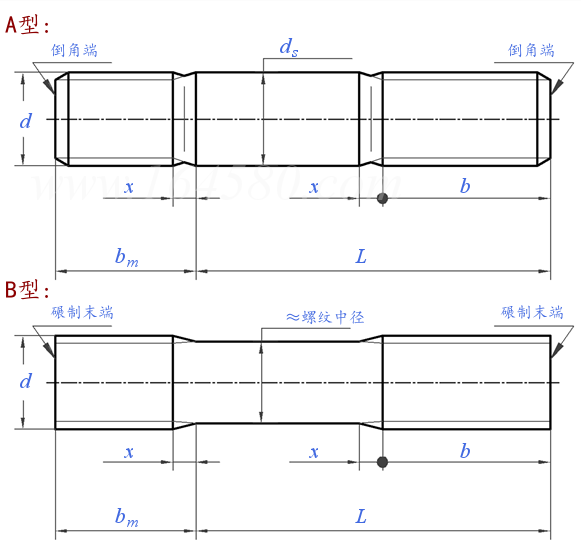

3.结构图纸

4.技术参数

材料	1、AISI4140、AISI4145 合金钢 2、AISI304/S30400 AISI316/S31600 不锈钢 3、AISI410/S41000 不锈铁 4、美标Cr-Mo-V 合金钢 5、AISI1045 碳钢 6、35CrMo/30CrMo合金钢
规格	M10-M100(/3/8″-4″)
长度	20mm～6000mm
螺柱	GB897、GB898、GB899、GB900、GB901、GB9125（全螺纹）、HG20634（全螺纹）、HG20613（全螺纹）、JB4707（等长双头）、SH3404、DIN938、DIN939、IFI136、非标按图双头等。有A型粗杆、B型细杆、全螺纹
等级钢	钢ISO898:5.6～12.9;ASTM A193：B7、B16、B7M;ASTM A320：L7、L7M;SH3404、HG20613、HG20634、GB/T9125.
等级不锈钢	不锈钢：ISO3506：A2(50～80)、A4(50～80)、ASTM A193/A320：B8(CL1A～CL2B)、B8M(CL1A～CL2B)、B8T(CL1A～　 CL2B);ASTM A453;DIN267-T13
表面保护	本色、发黑，镀锌（Zn），热浸锌（HDZn），镀镍（Ni），镀镉（CAD），涂达克罗(Dacrotized)，涂特氟龙（PTFE）、YFluo（氟聚合物）涂覆、Xylan1424涂层等等。
检验设备	100吨和60吨的拉力机、冲击试验机、探伤仪、硬度仪以及扭力机等等
包装	包装标准或根据客户要求根据客户的图纸和/或样品

专用紧固件的材料牌号、化学成分、热处理制度及产品的机械性能
材料牌号	化学成分（标准编号）	热处理制度	机械性能（不小于）				硬度HB
			规格	σb	σs	δ
			规格	MPa		%
35	GB/T 699	调质（回火≥425℃）	-	-	-	-	234～285
45	GB/T 699	调质（回火≥425℃）	-	-	-	-	234～285
40Cr	GB/T 3077	调质（回火≥425℃）	M10～M39	835	735	13	269～321
40Cr	GB/T 3077	调质（回火≥425℃）	≥M42	805	685	13	234～285
30CrMoA	GB/T 3077	调质（回火≥550℃）	-	-	-	-	234～285
30CrMoAs	GB/T 3077	调质（回火≥550℃）	< M24	835	735	13	269～321
			≥M24～M76	805	685	13	234～285
			>M76	735	590	13	234～285
40CrMOA	GB/T 3077	调质（回火≥600℃）	≤M64	860	725	16	269～321
40CrMOA	GB/T 3077	调质（回火≥600℃）	>M64	800	655	16	269～321
25Cr2MoVA	GB/T 3077	调质（回火≥550℃）	≤M48	835	735	15	269～321
25Cr2MoVA	GB/T 3077	调质（回火≥550℃）	>M48	805	685	15	245～277
06Cr19Ni10	GB/T 1220	固溶	-	520	206	40	≤187
06Cr17Ni12Mo2	GB/T 1220	固溶	-	520	206	40	≤187
35CrMoA用于—20℃及其以下低温时，应进行设计温度下的低温V形缺口冲击试验，其3个试样的吸收能量(KV)应不低于27J。
